Il portfolio CATIA 3DEXPERIENCE comprende più di 50 ruoli che supportano l'esperienza dell'utente nella progettazione stilistica, nell'ingegneria meccanica, nell'ingegneria elettrica e dei fluidi e nell'ingegneria dei sistemi.

CATIA 3DEXPERIENCE fornisce un ambiente compatto e intuitivo per tutti i tipi di progettazione e ingegneria. Gli utenti ora dispongono di una barra delle azioni nella parte inferiore dello schermo che contiene i comandi nel contesto dell'attività corrente.

Sono organizzati in modo intelligente in gruppi che riflettono i flussi di lavoro del mondo reale, facilitando la ricerca della funzione necessaria. Vengono utilizzate icone standardizzate, che consentono un rapido apprendimento dell'utente e portano ad un immediato aumento della produttività.

Cosa c'è di nuovo in CATIA 3DEXPERIENCE R2015x?

CATIA R2015x offre un nuovo modo per migliorare la produttività con CATIA Generative Shape Design

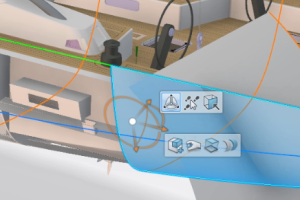

Interfaccia utente intuitiva migliorata e nuova barra degli strumenti contestuale: progettazione più efficiente di forme parametriche accurate con meno interazioni. Nuova entusiasmante barra degli strumenti contestuale: avvia i comandi di progettazione in base alla selezione corrente (la barra degli strumenti contestuale offre funzioni rilevanti come intersecare, dividere, ritagliare o unire). Ora è facile creare la geometria attraverso la manipolazione diretta utilizzando la barra degli strumenti contestuale insieme al robot e recuperare l'oggetto nell'albero logico con il pannello di definizione.

Simulazione dinamica di sistemi mediati Mechatronic Systems Engineer

CATIA R2015x promuove l'ingegneria dei sistemi, un processo di sviluppo prodotto che integra modellazione, simulazione, verifica e controllo interdisciplinari.

Miglioramento del ruolo dell'ingegnere dei sistemi meccatronici: un semplice esempio potrebbe essere la modellazione e l'analisi dell'accelerazione iniziale di un meccanismo da statico in risposta a un carico applicato. Modella e simula completamente le proprietà fisiche di sistemi interdisciplinari che combinano idraulica, elettronica, meccanica e software integrato (come il sistema frenante di un'auto).

Ruolo Composites Braiding Designer per simulare il processo di intrecciatura

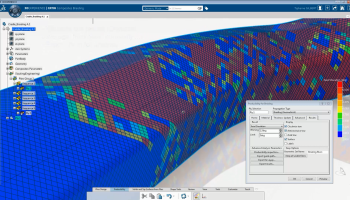

Il nuovo ruolo consente la progettazione di parti composite realizzate utilizzando il processo di intrecciatura, in cui un filatoio si stende e intreccia le fibre composite attorno a un mandrino. Un ambiente di simulazione avanzato consente ai progettisti di prevedere e visualizzare i percorsi delle fibre su superfici complesse e di ottimizzare i parametri della macchina per ottenere l'orientamento desiderato delle fibre che soddisfi i requisiti meccanici. La generazione della forma esatta del mandrino è automatizzata senza prototipazione fisica e garantisce parti intrecciate di alta qualità.

Plastic Mechanical Designer consente di progettare parti complesse con funzionalità avanzate di modellazione del riempimento in plastica

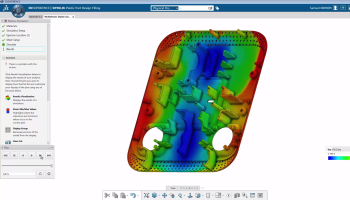

Questo ruolo consente la progettazione di parti complesse con funzionalità avanzate di modellazione di tamponamenti in plastica. Plastics Simulation Assistant aiuterà l'utente a impostare facilmente la simulazione con pochi clic. Caratteristiche come i siti di iniezione e la mesh sono facilmente descritti. È possibile analizzare istantaneamente una serie di indicatori di progettazione della plastica, come segni di shell e sacche d'aria, per ottimizzare la progettazione. Ciò consente di ottenere progetti idonei alla producibilità fin dal primo momento.

Visual Experience Designer offre una qualità di immagine fotorealistica superiore e l'integrazione con lavori creativi

La funzionalità fornisce la visualizzazione del rendering in tempo reale in modo che il progettista possa lavorare direttamente in un ambiente visivo realistico; il rendering e la creazione di illustrazioni di immagini fotorealistiche di alta qualità sono facili come utilizzare una fotocamera. Fornisce un'esperienza utente integrata per la gestione dell'ambiente, l'illuminazione, l'applicazione dei materiali e la visualizzazione del prodotto utilizzando algoritmi interattivi di "illuminazione globale" con ray tracing per una soluzione di progettazione precisa.

L'hardware Nvidia VCA migliora la riproduzione interattiva. Le nuove funzionalità per il flusso di lavoro creativo di Artworks includono il supporto per l'importazione di file SVG di Adobe Illustrator e la sofisticata mappatura di etichette e texture su oggetti 3D.

Estensione di CATIA nel campo della progettazione e sviluppo; Costruzione con 3 nuovi ruoli

Concept Structural Designer: consente ad architetti, ingegneri strutturali e consulenti di gestire il layout complessivo di una struttura edilizia, comprese le travi primarie, la struttura delle travi secondarie e gli elementi di fondazione.

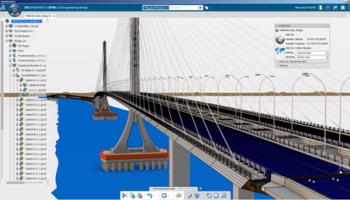

Ingegnere civile: progettazione, revisione e collaborazione attorno a un progetto di infrastrutture civili, ad es. tenendo conto delle caratteristiche tipiche di tali progetti, come la scala e la topografia, con l'aiuto di un set completo di programmi. Consente inoltre agli ingegneri civili di prepararsi alla progettazione delle infrastrutture creando un modello 3D realistico del terreno e del sottosuolo.

Architectural Detail Designer: fornisce un ambiente di progettazione collaborativo in cui architetti, designer, consulenti e proprietari di edifici possono lavorare insieme.

Apertura del sistema attraverso il supporto FMI

Gli ingegneri di sistema possono trarre vantaggio da una maggiore apertura con il nuovo supporto per lo standard Functional Mockup Interface (FMI). FMI è uno standard aperto per lo scambio di modelli di sistema per la condivisione di modelli e la simulazione collaborativa. Esporta i modelli del sistema Modelica da CATIA come unità di modello funzionale (FMU) per i test in un altro sistema, ad esempio un ambiente di test Hardware in the Loop (HIL) o Real Time Analysis (RTA). Allo stesso modo, le FMU possono essere importate da altri strumenti per co-modellare questi componenti del sistema in CATIA.
